كيفية فهم رموز نموذج المضخة؟ دليل لسلسلة مضخات الطرد المركزي DG وD وCQ وغيرها

عند اختيار المضخات الصناعية، غالبًا ما يواجه المهندسون وفرق الشراء رموز النماذج مثل DG، وD، وCQ، وCD، ومجموعات الحروف الأخرى.

بالنسبة للعديد من المشترين، قد تبدو هذه الحروف وكأنها أسماء منتجات بسيطة. ومع ذلك، عادةً ما تحتوي رموز نموذج المضخة على معلومات مفيدة حول سلسلة المنتجات أو التصميم الهيكلي أو فئة التطبيق.

ومع ذلك، تجدر الإشارة إلى نقطة مهمة: لا يوجد معيار عالمي لتسمية حروف طراز المضخة. قد تحدد الشركات المصنعة المختلفة سلسلة منتجاتها الخاصة بشكل مختلف. لذلك، يجب دائمًا تأكيد المعنى الدقيق لرمز المضخة من خلال المستندات الفنية للشركة المصنعة.

تأخذ هذه المقالة مضخة الطرد المركزي الأفقية متعددة المراحل من سلسلة DG كمثال لشرح كيفية فهم رموز نموذج المضخة بشكل عام وكيف يمكن التمييز بين سلسلة المضخات المختلفة.

ماذا تعني الحروف في نماذج المضخة؟

تتكون نماذج المضخات الصناعية عادة من حروف وأرقام ورموز. تشير الحروف عادةً إلى سلسلة المضخة أو الفئة الهيكلية، بينما توفر الأرقام غالبًا معلومات تتعلق بمعلمات التصميم.

على سبيل المثال:

مضخة الطرد المركزي الأفقية متعددة المراحل من سلسلة DG

في هذا النموذج:

• يمثل DG سلسلة المضخة
• قد تمثل الأرقام التالية، اعتمادًا على قواعد التسمية الخاصة بالشركة المصنعة، معلمات التصميم مثل التدفق أو الرأس أو عدد المراحل

ومع ذلك، فإن المعنى الدقيق يختلف بين الشركات المصنعة. لا ينبغي للمشترين الحكم على المضخة إلا من خلال الحروف الموجودة في اسم الطراز الخاص بها. لا تزال مواصفات المنتج الكاملة والوثائق الفنية هي الأساس لاختيار المضخة.

ماذا يعني "DG" في مضخة سلسلة DG؟

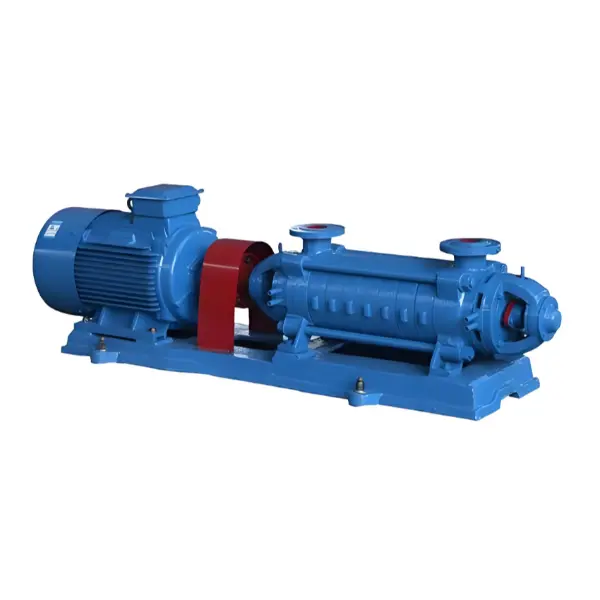

مضخة الطرد المركزي الأفقية متعددة المراحل من سلسلة DG هي نوع من مضخة الطرد المركزي الصناعية التي تتميز بهيكل أفقي أحادي الشفط ومتعدد المراحل.

تشتمل مضخة سلسلة DG بشكل عام على الخصائص الهيكلية التالية:

• تصميم التثبيت الأفقي
• هيكل شفط واحد
• ترتيب المكره متعدد المراحل
• تصميم جسم المضخة المقطعية
• مكونات الدوار بما في ذلك الدفاعات وقرص التوازن

تم تصميم مضخة سلسلة DG لنقل السوائل التي لا تحتوي على جزيئات صلبة وليس لها خصائص قابلة للتآكل.

وفقًا لمواصفات المنتج، فإن نطاق درجة حرارة السائل المطبق هو:

-20 درجة مئوية إلى 105 درجة مئوية

يجب أن يكون ضغط المدخل:

أقل من 0.6 ميجا باسكال

كيفية فهم الأرقام في نماذج المضخة؟

إلى جانب الحروف، توفر الأرقام الموجودة في نماذج المضخات أيضًا معلومات مهمة.

على سبيل المثال، قد تستخدم بعض نماذج مضخة الطرد المركزي متعددة المراحل تنسيقات مثل:

DG46-50×6

في هذا النوع من تنسيق التسمية:

• DG - سلسلة المضخات
• 46 - عادة ما يتعلق بمؤشر التدفق
• 50 - عادةً ما يرتبط بمؤشر الرأس أحادي المرحلة
• 6- عدد مراحل المضخة

ومع ذلك، قد تستخدم الشركات المصنعة المختلفة أساليب تسمية مختلفة.

عند اختيار المضخة، يجب التحقق من رقم الطراز مع:

• متطلبات التدفق
• متطلبات الرأس
• الخصائص السائلة
• درجة حرارة التشغيل
• شروط التثبيت

لماذا توجد سلسلة مضخات مختلفة؟

التطبيقات الصناعية لها متطلبات تشغيل مختلفة. عادةً ما يقوم المصنعون بتطوير سلسلة مضخات مختلفة بناءً على هيكل المضخة، والتصميم الهيدروليكي، وطرق الختم، وظروف التطبيق.

هيكل المضخة

قد يكون للسلاسل المختلفة هياكل مختلفة، مثل:

• تصميم أفقي أو عمودي
• هيكل أحادي المرحلة أو متعدد المراحل
• ترتيبات الشفط المختلفة

تم تطوير كل تصميم لتلبية متطلبات التطبيق المحددة.

التصميم الهيدروليكي

يؤثر التصميم الهيدروليكي الداخلي للمضخة على كيفية نقل الطاقة السائلة.

تستخدم مضخة الطرد المركزي متعددة المراحل دافعات متعددة مرتبة على الدوار، بينما تستخدم المضخة أحادية المرحلة دافعًا واحدًا. يؤثر الاختلاف الهيكلي على كيفية اختيار المضخة لنظام معين.

تصميم ختم العمود

قد تختلف سلسلة المضخات أيضًا في ترتيبات الختم.

• الختم الميكانيكي
• ختم التعبئة

يعتمد هيكل الختم المناسب على تصميم المضخة ومتطلبات التشغيل.

ما هو الفرق بين مضخات السلسلة DG وD؟

في العديد من تصنيفات المضخات التقليدية، ترتبط مضخات السلسلة D وDG بهياكل مضخة الطرد المركزي الأفقية متعددة المراحل.

ومع ذلك، فإن الفرق الدقيق بين D وDG يعتمد على تصنيف المنتج الخاص بالشركة المصنعة.

ليس من الدقة الافتراض ببساطة أن DG أفضل دائمًا من D، أو أن D وDG هما نوعان مختلفان تمامًا من المضخات.

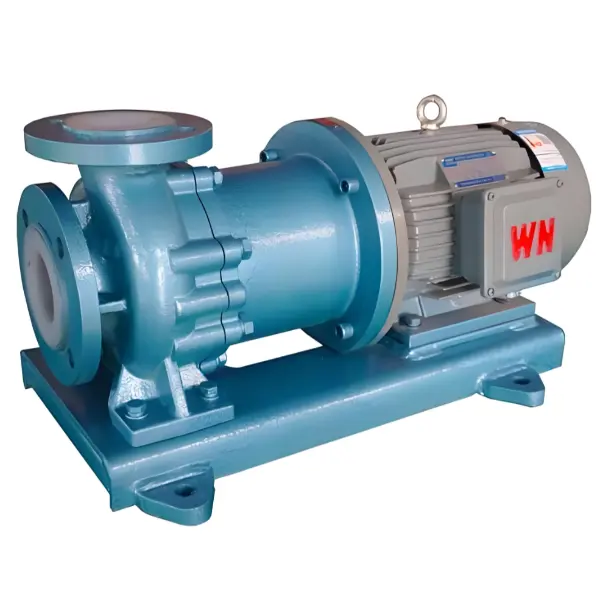

ماذا يعني CQ في نماذج المضخة؟

على عكس مضخات سلسلة DG، فإن CQ ليس اختصارًا عالميًا تستخدمه جميع الشركات المصنعة للمضخات.

قد تستخدم شركات مختلفة CQ كرمز لسلسلة منتجات لتصميمات المضخات المختلفة.

عند فحص مضخة من سلسلة CQ، يجب على المشترين التأكد من خلال:

• كتالوج الشركة المصنعة
• مواصفات المنتج
• الرسومات الفنية
• أوصاف المنتج

يعتمد التفسير الصحيح على نظام التصنيف الخاص بالشركة المصنعة.

كيفية التعرف بسرعة على سلسلة المضخات المناسبة؟

تأكيد ضخ المتوسطة

الفحص الأول:

• ما هو السائل الذي سيتم نقله؟
• هل تحتوي على جزيئات صلبة؟
• هل هو تآكل؟

على سبيل المثال، تم تصميم مضخة سلسلة DG للسوائل التي لا تحتوي على جزيئات صلبة أو خصائص قابلة للتآكل.

تحقق من ظروف التشغيل

الشروط الهامة تشمل:

• درجة حرارة السائل
• ضغط المدخل
• متطلبات النظام

فهم هيكل المضخة

قبل اختيار المضخة، تأكد من:

• تصميم أحادي المرحلة أو متعدد المراحل
• هيكل أفقي أو عمودي
• نوع الشفط

قم بمراجعة المعلومات الفنية الكاملة

اسم طراز المضخة هو الخطوة الأولى فقط. يجب أن يأخذ الاختيار الاحترافي أيضًا في الاعتبار مواصفات المنتج والرسومات الفنية ومتطلبات التشغيل وتوصيات الشركة المصنعة.

لماذا يجب على المشترين فهم رموز نماذج المضخة؟

تواصل أفضل مع الموردين

إن معرفة المعنى الأساسي لسلسلة المضخات يساعد المشترين على وصف متطلباتهم بشكل أكثر وضوحًا.

تجنب التحديد غير الصحيح

إن فهم تصنيفات المضخات يقلل من مخاطر اختيار المضخة بناءً على المظهر أو السعر فقط.

أسهل مقارنة المنتجات

يمكن للمشترين مقارنة عائلات المضخات المختلفة بشكل أكثر فعالية من خلال فهم الاختلافات الهيكلية بينها.

يتم استخدام رموز نماذج المضخة مثل DG وD وCQ لتحديد سلسلة المضخات أو فئات التصميم المختلفة.

تمثل مضخة الطرد المركزي الأفقية متعددة المراحل من سلسلة DG تصميمًا للمضخة يتميز بهيكل أفقي أحادي الشفط ومتعدد المراحل لنقل السوائل النظيفة المناسبة في ظل ظروف تشغيل محددة.

ومع ذلك، لا يمكن لأحرف المضخة وحدها تحديد ما إذا كان المنتج مناسبًا لتطبيق معين.

تتمثل طريقة الاختيار الصحيحة في تقييم ظروف التشغيل الكاملة، بما في ذلك الوسط الذي يتم ضخه ودرجة الحرارة ومتطلبات الضغط وظروف التثبيت والمواصفات الفنية المقدمة من قبل الشركة المصنعة.
