من الهندسة الحرارية إلى أجسام شاحنات التعدين: لماذا نحل مشكلة تشقق اللحام من خلال التحكم في الإجهاد

عندما يتعطل هيكل شاحنة التعدين القلابة للخدمة الشاقة، نادرًا ما يبدأ التشقق في منتصف اللوحة الفولاذية. يبدأ عند خط اللحام - على وجه التحديد، في المنطقة المتأثرة بالحرارة.

هذه ليست مشكلة التعدين. هذه مشكلة المعادن.

وهذه هي المشكلة التي ظللنا نحلها لأكثر من عقد من الزمان - ليس في التعدين، ولكن في خطوط إنتاج أكسيد الرصاص، حيث يعتبر الإجهاد الناتج عن درجات الحرارة العالية وتغيرات البنية البلورية حقائق هندسية يومية.

السبب الجذري الذي تم التغاضي عنه

يتم إلقاء اللوم في معظم حالات الفشل الهيكلي في هياكل شاحنات التعدين على الحمولة الزائدة أو طرق النقل الوعرة. لكن تحليلنا للفشل الميداني يحكي قصة مختلفة:يبدأ الشق عند منطقة HAZ، وليس عند نقطة ذروة الحمل الميكانيكي.

هذا ليس تخمينا. لقد جاء ذلك نتيجة سنوات من العمل في مجال الهندسة الحرارية — تصميم المعدات التي تتعامل مع دورات الإجهاد ذات درجات الحرارة المرتفعة يومًا بعد يوم.

لم نبدأ كشركة مصنعة لمعدات التعدين. لكننا نفهم ما يحدث للصلب تحت الحرارة والضغط. وهذا الفهم الآن هو الذي يحرك طريقتنا في البناءأجسام شاحنات تفريغ التعدين الثقيلة.

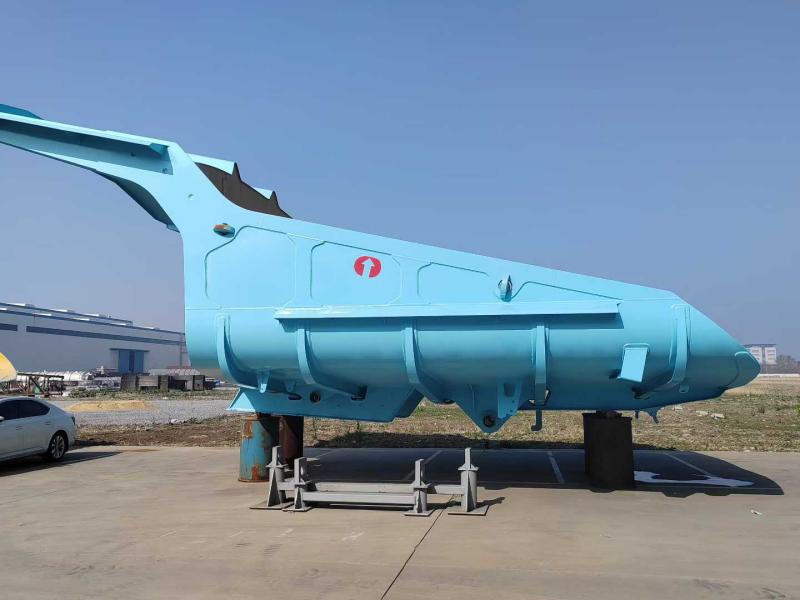

خط إنتاج واحد: هياكل الشاحنات فئة 50-100 طن

نقوم حاليًا بتصنيع أجسام شاحنات التعدين القلابة الثقيلةشاحنات التعدين ذات الدفع الميكانيكي من 50 طنًا إلى 100 طن، والتي تغطي منصات الهيكل الرئيسية بما في ذلك Caterpillar، وKomatsu، وBelAZ، وXCMG.

المواصفات الرئيسية:

• لوحة الأرضية: 16-20 مم NM450 + بطانة تآكل 10 مم
• اللوحة الجانبية: 10-12 ملم NM400
• السعة المكدسة (SAE 2:1): 35-45 متر مكعب
• ارتفاع التحميل: مُحسّن لسقوط الحفار الهيدروليكي من 5 إلى 6 أمتار

على عكس الأجسام التقليدية المستطيلة ذات القاعدة المسطحة، يستخدم تصميمنابدون بوابة، ملف تعريف مغرفةمع أرضية منحنية بشكل مستمر.

لماذا؟ لأن الأرضيات المسطحة التقليدية تحتفظ3-5 طن من المواد اللزجة في كل دورة- وهذا يعني خسارة ما بين ثلاثة إلى خمسة أطنان من الحمولة، بالإضافة إلى أعمال التنظيف اليدوية.

ثلاثة أسس فنية

1. المنحدر المستمر 13 درجة ("الطابق المباشر")

ترتفع الأرضية بشكل مستمر عند13 درجةمن حارس الكابينة إلى الطرف الخلفي. عندما تعمل الرافعة، تقوم الجاذبية بالعمل، حيث ينكسر الحمل وينزلق في حركة واحدة. لا حفر. لا يطرق. لا ترحيل.

2. استراتيجية المواد ثنائية الدرجة: NM400 + NM450

نحن لا نستخدم درجة فولاذية واحدة للجسم بأكمله. ملف تعريف التآكل ليس موحدًا - لذا لا ينبغي أن تكون مواصفات المادة كذلك.

تم تصميم هذا المزيج للتعامل معه500 كجم + الصخورالسقوط من الارتفاع (يمتص NM400 الصدمة) بينما تتحمل الأرضية تآكل السحب المستمر (NM450 يقاوم التآكل).

متطلبات اللحام: يتطلب NM400 التسخين المسبق إلى 150 درجة مئوية؛ يتطلب NM450 تحكمًا أكثر صرامة في المعلمات.

3. هيكل عظمي ضلعي خماسي طولي وتسعة عرضي

أظهرت عمليات محاكاة FEA أن كسور الإجهاد تبدأ عادةً عند طبقات اللحام بين الأرضية وأدوات التقوية. ردنا: دمج الهيكل الداعم في الصدفة.

الخارجية"خمسة طولية، تسعة عبر" تصميم شعريةبمثابة الجمالون، والتوزيع60+ طنمن كتلة الحمل عبر السكك الحديدية الهيكل بأكمله. وهذا يمنع تشوه "قشر الموز" الشائع في المنتجات المنافسة.

عناصر التصميم الوظيفية الإضافية

المظلة الأمامية عند 45 درجة:هناك غرضان — صرف الصخور المتساقطة بعيدًا عن الكابينة، وزيادة قدرة الضرب دون رفع مركز الجاذبية.

تعزيز الحافة الخلفية:مزودة بشريط تآكل NM450 مزدوج السُمك. عادةً ما يتم سحب مواقع التعدين إلى الخلف لتنظيف منصات التفريغ. يمنع هذا التصميم تشوه الحافة الخلفية ويحافظ على الغلق المناسب إذا كان الباب الخلفي مزودًا.

مراقبة الجودة + التسليم العالمي

كل جسم يخضعفحص الجسيمات المغناطيسية (MPI)قبل السفع الرملي والطلاء للكشف عن عيوب اللحام تحت السطح. المعالجة الحرارية لتخفيف الضغط بعد اللحام هي المعيار.

شحن:هيكل ملحوم بوحدة واحدة. حاويات الرف المسطحة أو السفن السائبة. أساس إيبوكسي مكون من مكونين (حماية من التآكل للشحن البحري) بالإضافة إلى طبقة علوية من البولي يوريثين (مقاومة للأشعة فوق البنفسجية).

الدعم في الموقع:نحن نقدم التوجيه الفني للمنشآت لأول مرة.

لماذا هذا مهم؟

تنفق صناعة التعدين الملايين على ألواح التآكل والإصلاحات الهيكلية. ولكن أغلب هذا الإنفاق يعالج الأعراض، وليس الأسباب الجذرية.

نحن نتعامل مع هيكل شاحنة التعدين القلابة للخدمة الشاقة كنظام ميكانيكي حراري، وليس مجرد صندوق فولاذي. ينطبق الآن نفس النظام الهندسي الذي يتحكم في الإجهاد الحراري في أفران أكسيد الرصاص على طبقات اللحام تحت أحمال الصدمات على طرق النقل.

المشكلة ليست أن الفولاذ يتآكل. إنها أن طبقات اللحام تفشل أولاً. وهذه - في الأساس - مشكلة الإجهاد الحراري.

لقد صادف أننا أمضينا العقد الماضي في تعلم كيفية حلها.
