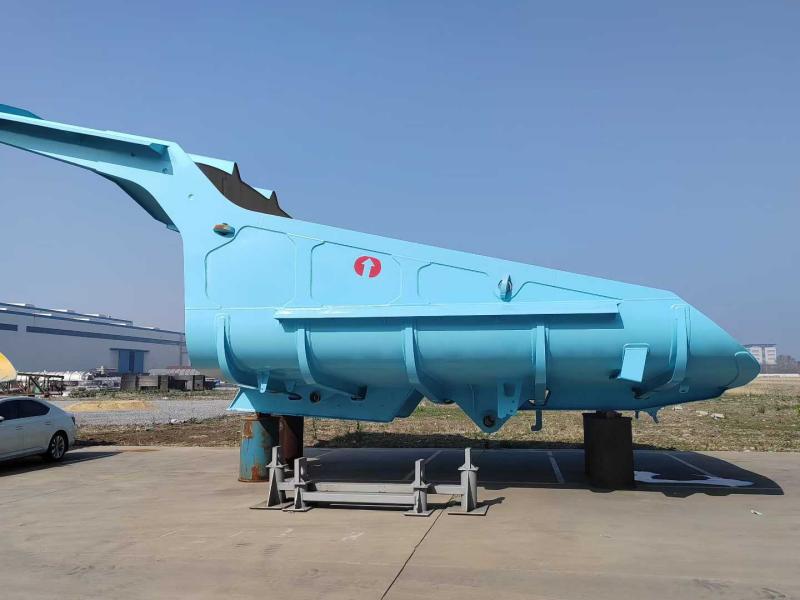

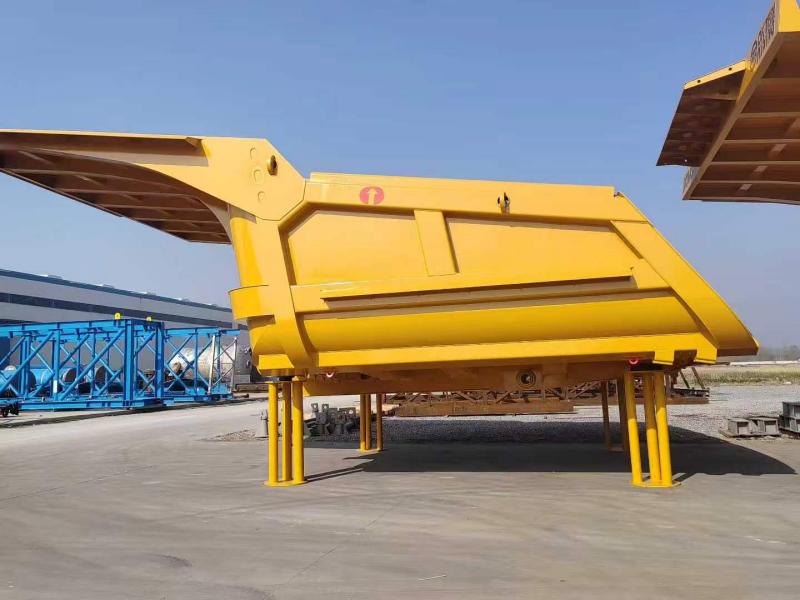

جسم البضائع لشاحنة تفريغ التعدين الثقيلة

لقد تم تصميم جسم شاحنة التعدين القلابة الثقيلة Hongsheng مع ظروف التشغيل الفعلية والقاسية لمواقع التعدين كفرضية أساسية لها؛ فهو يدمج بسلاسة الألواح الفولاذية عالية القوة والمقاومة للتآكل والهيكل المُحسّن من خلال تحليل العناصر المحدودة مع نظام الرفع الهيدروليكي للشاحنة القلابة. بالابتعاد عن التصميمات التقليدية المستطيلة ذات القاعدة المسطحة، يعتمد جسم الحمولة هذا على شكل جانبي من نوع المجرفة خالٍ من الباب الخلفي ويتميز بانحدار مستمر. يتم استكمال هذا التصميم بترتيب طبقات من الفولاذ المقاوم للتآكل NM400/NM450 مزدوج الدرجة: يتم استخدام NM450 للأرضيات والمناطق عالية التآكل لمقاومة التآكل المنزلق، بينما يتم تطبيق NM400 على مناطق التأثير وألواح الحماية العلوية لامتصاص الصدمات الناتجة عن سقوط الصخور. علاوة على ذلك، فإن الهيكل العظمي الخارجي - الذي يتكون من خمسة أضلاع طولية وتسعة أضلاع عرضية - مدمج مع تصميم انتقالي ذو قوس مستدير، يعمل على تشتيت الضغط بشكل فعال تحت الأحمال الثقيلة، وبالتالي منع تشقق اللحام وتشوه اللوحة.

تعريف المنتج والهوية الأساسية

ما هو جسم Rongsheng Cargo لشاحنة التعدين الثقيلة؟

إنها عبارة عن قاعدة تحميل بناء أحادية ملحومة بالكامل ومصممة خصيصًا لشاحنات التعدين ذات الدفع الميكانيكي من فئة 50 طنًا إلى 100 طن. تم تصميم جسم الشحن الخاص بشاحنة التعدين القلابة الثقيلة بدون باب خلفي تقليدي (بوابة)، ويستخدم شكل "المغرفة" أو "الجرافة". تعمل هذه الهندسة على تحويل مركز الجاذبية إلى الأمام أثناء الرفع، مما يؤدي إلى إنشاء مستوى انزلاق طبيعي.

علامات الهوية الرئيسية:

البناء: 100% آلي + لحام يدوي كامل الاختراق.

الهندسة: أرضية منحنية (نمط الموزة) مع زاوية خلفية مرتفعة.

الأجهزة: واقيات مدمجة لطرد الصخور وعروات محورية معززة.

المزايا التقنية والتفوق الهندسي

1. تصميم "الأرضية الشبحية" المنحدرة (بدون إمكانية حملها للخلف)

كشف تحليلنا الهندسي لمواقع التعدين العالمية أن الأجسام القياسية المستطيلة تحتفظ بما يصل إلى 3-5 أطنان من المواد اللزجة في كل دورة. لقد حلت شركة Rongsheng هذه المشكلة عن طريق إزالة الأرضية المسطحة. يتميز جسم الشحن الخاص بشاحنة التعدين القلابة للخدمة الشاقة بارتفاع مستمر بمقدار 13 درجة من واقي الكابينة إلى الطرف الخلفي. يستخدم تأثير "الأرضية الحية" تسارع الجاذبية. عندما تعمل الرافعة، ينكسر الحمل وينزلق في حركة واحدة. لا مزيد من عمليات الحفر، ولا مزيد من تأرجح المطرقة عند الحمل المجمد.

2. علم المواد: الطبقات الإستراتيجية NM400 مقابل NM450

يعد اختيار درجة الفولاذ المناسبة بمثابة توازن بين متانة الصدمات وعمر التآكل النقي -1. نحن لا نستخدم درجة واحدة للوحدة بأكملها؛ نحن نستخدم استراتيجية "ثنائية الدرجة".

الأرضية والجدران الجانبية السفلية (شديدة التآكل): مزودة بـ NM450 لمقاومة التآكل الانزلاقية الفائقة (الصلابة 420-480 HB).

الجدران الجانبية العلوية والمظلة الأمامية (عالية التأثير): مزودة بـ NM400 للحصول على صلابة فائقة وثبات اللحام (الصلابة 360-440 HB).

يضمن هذا المزيج أن يمتص جسم الشحن الخاص بشاحنة التعدين القلابة للخدمة الشاقة الصدمات الناجمة عن سقوط صخور بوزن 500 كجم دون أن تتشقق (NM400)، بينما تعمل الأرضية على تحييد السحب المستمر للنقل (NM450).

3. تكامل الهيكل العظمي "خمسة أضلاع وتسعة طولية".

أظهرت عمليات محاكاة تحليل العناصر المحدودة (FEA) أن كسور الإجهاد تنشأ عادةً عند طبقات اللحام بين الأرضية وأدوات التقوية. لذلك، بدلاً من مجرد لحام الأعضاء المتقاطعة على لوحة مسطحة، نقوم بدمج الهيكل الداعم في الغلاف. يعمل التصميم الشبكي الخارجي "الخمسة الطولية والتسعة المتقاطعة" بمثابة الجمالون. فهو يوزع الكتلة المحملة التي تزيد عن 60 طنًا عبر حاجز الهيكل بالكامل، مما يمنع تشوه "قشر الموز" الشائع في المنتجات المنافسة.

الميزات الرئيسية والتصميم الوظيفي

الأمثل هندسة انحراف الصخور

تمتد المظلة الأمامية للخارج وللأعلى بزاوية 45 درجة. يخدم هذا وظيفتين أساسيتين لجسم الشحن لشاحنة تفريغ التعدين الثقيلة:

الحماية: يعمل على إبعاد الصخور عن سقف الكابينة والزجاج الأمامي.

توسيع الحجم: يزيد من قدرة الضرب دون رفع مركز الجاذبية بشكل خطير.

منطقة تأثير الذيل معززة

تم تجهيز الحافة الخلفية بشريط تآكل NM450 مزدوج السُمك. أثناء السحب الخلفي (ممارسة شائعة لتنظيف منصات الإغراق)، تشوه الأجسام القياسية. يحافظ ذيلنا المعزز على شكله الخطي، مما يضمن إغلاق الباب الخلفي (إذا كان مجهزًا) بشكل صحيح.

ورقة البيانات الفنية (المواصفات)

المواصفات القياسية لجسم الشحن فئة 60 طنًا لشاحنة تفريغ التعدين الثقيلة. الهندسة المخصصة متاحة للحمولات الأخرى.

لماذا تختار شركة Rongsheng لحلول التعدين الثقيلة؟

يعد اختيار مورد للمعدات الرأسمالية قرارًا استراتيجيًا. شركة Jiangsu Rongsheng Import And Export Co., Ltd. تميز نفسها من خلال "الدعم الفني للمعادن". نحن لسنا شركة تجارية. نحن مهندسون.

الحافة المعدنية: نظرًا لأن شركتنا الأم متخصصة في أكسيد الرصاص والمعالجة الصناعية الثقيلة (معدات إنتاج أكسيد الرصاص، والهندسة الحرارية)، فإننا نمتلك فهمًا جوهريًا للإجهاد الناتج عن درجات الحرارة العالية وتغيرات البنية البلورية في الفولاذ -1. نحن نطبق "منطق الإجهاد الحراري" هذا على لحام أجسام شاحناتنا، مما يضمن تقليل HAZ (المناطق المتأثرة بالحرارة).

التصنيع حسب الطلب: نحن لا نحتفظ بمخزون "مقاس واحد يناسب الجميع". يتم إجراء هندسة عكسية لكل جسم شحن من شاحنات التعدين القلابة للخدمة الشاقة لتتناسب مع نقاط تثبيت الهيكل المحددة (المسامير المحورية وإطارات السلم) لأسطولك الحالي (CAT، أو Komatsu، أو BelAZ، أو XCMG).

ضمان السلامة الهيكلية: نحن نقدم ضمانًا هيكليًا قياسيًا ضد التشقق في ألواح الأرضية الرئيسية - وهو دليل على المعالجة الحرارية التي نقدمها بعد اللحام لتخفيف الضغط.

ملف الشركة والبصمة العالمية

تتمتع شركة Jiangsu Rongsheng Import And Export Co., Ltd. بجذورها العميقة في مجال التصنيع الثقيل. بدءًا من خطوط إنتاج أكسيد الرصاص عالية التعقيد (التي تخدم قطاعات البطاريات والزجاج والسيراميك)، قامت الشركة بتوسيع خبرتها في "التعامل مع الأحمال الثقيلة" لتشمل قطاع لوجستيات التعدين.

كفاءاتنا الأساسية:

التركيز على البحث والتطوير: بقيادة كبار المهندسين الذين لديهم أكثر من 10 سنوات في تطبيق تآكل الفولاذ.

الخدمة العالمية: نحن نقدم التوجيه الفني في الموقع للتركيبات لأول مرة.

الجودة قبل كل شيء: يخضع كل هيكل شحن لشاحنة تفريغ التعدين للخدمة الشاقة لفحص الجسيمات المغناطيسية (MPI) للكشف عن عيوب اللحام تحت السطح قبل السفع الرملي والطلاء.

توصيات الشحن والتركيب

نظرًا للحجم الحجمي لجسم الشحن لشاحنة تفريغ التعدين الثقيلة، يتم الشحن عادةً عبر حاويات ذات أرفف مسطحة أو سفن كبيرة الحجم.

التجميع المسبق: يتم لحام الجسم كوحدة واحدة.

المعالجة السطحية: أساس إيبوكسي مكون من مكونين (حماية من التآكل للشحن البحري) + طبقة علوية من البولي يوريثين (مقاومة للأشعة فوق البنفسجية).

التثبيت في الموقع: يقدم فريقنا تعليمات مثبتة بمسامير لمحاذاة أسطوانة الرافعة لمنع التواء الجسم الجديد.

الأسئلة المتداولة (الأسئلة الشائعة)

س: هل يمكنني تركيب جسم الشحن الخاص بك على علامة تجارية مختلفة لهيكل الشاحنة (على سبيل المثال، كوماتسو HD785)؟
ج: نعم. قامت شركة Jiangsu Rongsheng Import And Export Co., Ltd. بتصميم جسم الشحن لشاحنة التعدين القلابة الثقيلة لتكون مستقلة عن العلامة التجارية. نحن نطلب أبعاد الهيكل الأصلية الخاصة بك (قطر الدبوس المحوري، وعرض إطار السلم، وشوط أسطوانة الرافعة) لتصنيع إطار التثبيت الفرعي الصحيح.

س: كيف أختار بين الجسم المسور والجسم المجوف بدون بوابة؟
ج: إذا قمت بنقل الرمال الناعمة أو الركام، فإن البوابة تمنع "التسنن المنشاري" للكومة. إذا كنت تقوم بنقل الصخور المتفجرة أو حطام الهدم، فإن تصميم المجارف القياسي بدون بوابة يوفر سرعات تفريغ أعلى وعدم الحاجة إلى صيانة البوابة. سوف ننصح بناءً على كثافة المواد الخاصة بك.

س: ما هي المهلة الزمنية لجسم شاحنة تفريغ شاحنة التعدين الثقيلة ذات المواصفات المخصصة؟
ج: تتطلب الهيئات القياسية 30-45 يومًا. يتطلب التصنيع المخصص (بما في ذلك مراجعة الرسم وعمل النماذج) من 45 إلى 60 يومًا، بالإضافة إلى وقت عبور الشحن البحري.

س: هل تقدمون مسامير الخطوط الملاحية المنتظمة؟
ج: نعم. نحن نوفر مجموعة الأجهزة الكاملة، بما في ذلك بطانات الرأس المربعة والحلقات المطاطية لتخفيف الاهتزازات، مما يضمن بقاء بطانات NM450 محكمة على لوحة الأرضية الرئيسية.

اتصل بالدعم الهندسي

هل لديك متطلبات محددة للحمولة أو أنماط تآكل من أسطولك الحالي؟

اتصل بنا/ قسمنا الهندسي فيجيانغسو رونغ شنغ للاستيراد والتصدير المحدودةسوف نقدم توقعات تآكل تحليل العناصر المحدودة (FEA) لجسم الشحن لشاحنة تفريغ التعدين الثقيلة خصيصًا لظروف موقع التعدين الخاص بك.
