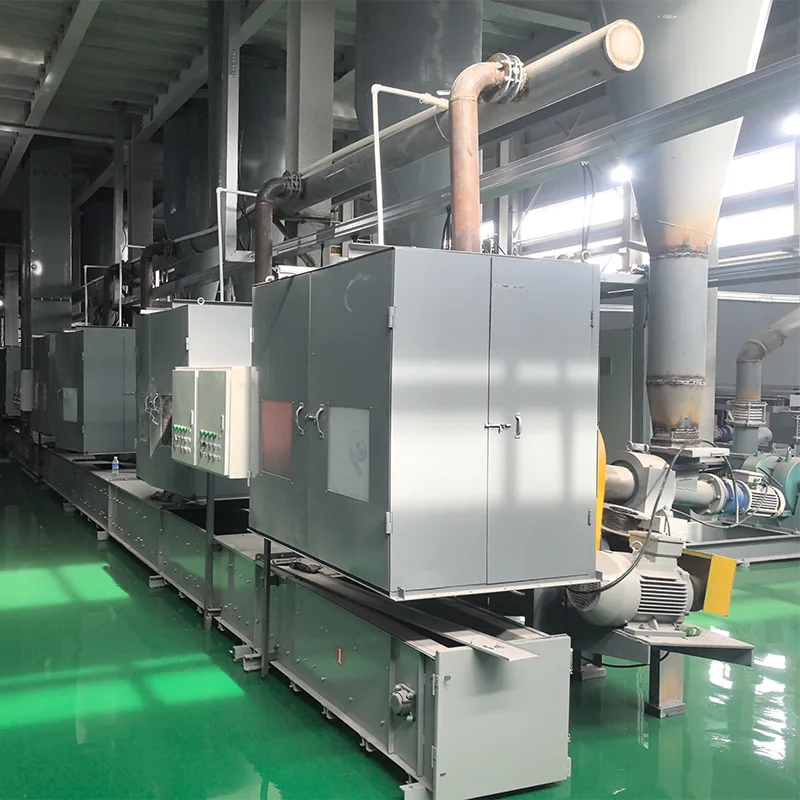

خط إنتاج الرصاص الأحمر الجديد

رقم سري

اسم الجهاز

عدد الوحدات

الشركة المصنعة

أبعاد

وزن

قوة

1

الرصاص عربة كبيرة / صغيرة

4

Q235 إطار ،

10# قناة الصلب ،

لوحة مسطحة 10mm

هوارونج

NSK Bearings (6206/6207) ،

المحرك العالمي (كفاءة الطاقة الثانوية) ،

مخفض غوماو (BWD1-59-Y0.75-CZ) (BWD31-731-Y0.75-CZ)

2200*1000*1400

0.8t/set

0.75kw/وحدة

2

فرن ذوبان الرصاص

4

Furnace Core 310S Stainless Steel ،

سمك 12 مم ،

شل 3 مم ،

غطاء الفرن 12mmq235 ،

أنبوب التدفئة 310Sφ16mm*1.5mm ،

طبقة العزل 300 مم

هوارونج

التدفئة الداخلية والتدفئة الخارجية ،

درجة حرارة تصميم المعدات 0-550 ℃ ،

مزود بمستشعر درجة الحرارة

1300*1100*1650

1.5T/SET

External18kw/الوحدة

24 كيلو واط/وحدة

3

BUSφ1380

4

310s من الفولاذ المقاوم للصدأ ،

برميل 12mm 304 من الفولاذ المقاوم للصدأ ،

أسفل 80 ملم ،

شل الخارجي Q235 3MM ،

طبقة العزل 80 مم ،

رمح رئيسي .110mm

هوارونج

310s من الفولاذ المقاوم للصدأ (تقاوم درجة حرارة 1180 درجة مئوية) ،

المحرك العالمي (مستوى كفاءة الطاقة 2) ،

محامل NSK ، نطاق درجة حرارة تصميم المعدات من 0-600 درجة مئوية ،

مزود بمستشعر درجة الحرارة ، وسرعة 210 دورة في الدقيقة

2700*1800*2550

3.0T/مجموعة

30 كيلو وات/وحدة

4

مجلس الوزراء السيطرة

4

1.5mm لجسم الصندوق

و 2.0 مم للوحة الباب

شنغهاي هافومان

withplc وشاشة تعمل باللمس

800*800*2000

0.2/وحدة

رقم سري

اسم الجهاز

عدد الوحدات

الشركة المصنعة

أبعاد

وزن

قوة

1

طاحونة

4

سرعة المغزل 3900R/دقيقة ،

طحن الدقة 320 شبكة ،

الإخراج 480 كجم/ساعة ،

حجم الهواء في منفذ 2170 متر مكعب/ساعة (بدون تحميل) ،

سرعة الهواء في مخرج 35 م/ثانية (بدون حمولة)

شركات تشانغتشو ووهان الجوية

بما في ذلك الإطار ، الغطاء ،

المعوض ،

امتصاص الصدمات ،

V-BELTC4064

1100*580*840

1.5T/SET

30 كيلو وات/وحدة

2

30 كيلو وات

4

كفاءة الطاقة الثانوية

عالمي

بكرة

3

آلة التحبيب

4

برميل SUS304 (6 مم) ، إطار 16#

هوارونج

مزود بـ Dust RamberQ235 (1.5 مم) ،

مخفض جوماو (CZQ350-8-11) ،

محرك Huanqiu (كفاءة الطاقة الثانوية)

2800*1250*2000

1.4T/الوحدة

7.5kw/الوحدة

4

مصعد

1

يتساءل يانغتشو البلاستيكي

الصلب الكربوني ،

دلو معدني سلسلة (الفولاذ المقاوم للصدأ)

1000*500*6000

2.5T/SET

3kw/الوحدة

5

SkirtConveyor

2

الطول: 9500 مم ،

عرض (سطح النقل) 400 مم ،

سرعة 10 م/دقيقة

يتساءل يانغتشو البلاستيكي

الصلب الكربوني ، حافة تنورة PVC ،

مختومة بالكامل مع اثنين من النطاطين وتلقي الحوض ،

الإخراج 40T/يوم

9500*400*500

1.5T/الوحدة

3kw/الوحدة

6

مربع التحكم (مع شاشة تعمل باللمس)

2

شنغهاي هافومان

430*1000*1000

0.1T/الوحدة

7

خزان التخزين

1

SUS304 (3 مم) ،

المجلد 1.8m³

هوارونج

φ1200*7000

2T/الوحدة

رقم سري

اسم الجهاز

عدد الوحدات

الشركة المصنعة

أبعاد

وزن

قوة

1

72 مجمع غبار نبضات النبض

10

منطقة الترشيح 54㎡ ،

تركيز الغبار <15g/متر مكعب ،

كفاءة 99.5 ٪ ، مربع Q235 (3 مم)

هوارونج

بما في ذلك حقيبة النبض ،

وحدة التحكم ،

فاصل مياه النفط ،

المحرك العالمي (مستوى كفاءة الطاقة 2) ،

NSK Bearing (FC207) ،

مخفض جوماو (BWD2-43-Y1.5-2P)

2500*1500*3900

2.5T/الوحدة

1.5kw/الوحدة

2

مروحة 11kW

6

الإسكان Q235 (4mm)

نانتونغ غونان

بما في ذلك الاستيراد والتصدير ،

المحرك العالمي (كفاءة الطاقة الثانوية)

1000*800*1500

0.4T/الوحدة

11kw/الوحدة

رقم سري

اسم الجهاز

عدد الوحدات

الشركة المصنعة

أبعاد

وزن

قوة

1

غربال سداسي

2

الإسكان Q235 (3MM) ،

شاشة SUS304 (10 شبكة ، 18 شبكة)

هوارونج

NSK6312 ،

قدم الماكينة 120*60*3 أنبوب مربع ،

Huanqiu Motor (كفاءة الطاقة الثانوية) ،

مخفض جوماو (BWD1-59-Y1.5-2P)

3000*120 0*3000

1.5T/SET

1.5kw/الوحدة

2

محطم

2

الإسكان Q235 (12 مم) ،

شاشة SUS304 (12 شبكة)

هوارونج

مخفض جوماو (BWD3-43-Y2.2-2p) ،

محرك Huanqiu (كفاءة الطاقة الثانوية)

1000*300*400

0.3t/الوحدة

2.2kw/الوحدة

3

قادوب

20

اسطوانة Q235 (3 مم) ،

Foot Foot L5#،

المجلد 0.15㎡

هوارونج

Q159*5000

1.1T/الوحدة

4

مربع التحكم

2

شنغهاي هافومان

withplc وشاشة تعمل باللمس

430*1000*1000

0.1/وحدة

5

نقل أوجير

6

مادة شل SUS304 ، φ133*4.5

هوارونج

مخفض جوماو (BWD2-43-Y1.5-2P) ،

Huanqiu Motor (كفاءة الطاقة الثانوية) ،

NSKFC207

φ159*4000

0.8t/set

1.5kw/الوحدة

رقم سري

اسم الجهاز

عدد الوحدات

الشركة المصنعة

أبعاد

وزن

قوة

1

تلبد السرير المتحرك

6

اسطوانة bodyφ50mm ،

المواد SUS304 (6 مم) ،

طول الأكسدة 8m ،

مستشعر درجة الحرارة 17 نقطة التحكم

هوارونج

بما في ذلك الأنابيب الرئيسية ، صمام الغاز ،

معوض ، صمام فراشة

1200*7500

2.5T/SET

2

مقياس الدوار الزجاجي

6

الغاز

مصنع الآلات Dongtai

1500*500*1500

0.3t/الوحدة

3

صومعة المنتج شبه المنقوشة

6

برميل Q235 (3 مم)

هوارونج

φ800*1200

0.3t/الوحدة

4

فرن فرن كهرو كهربي للوقود

6

شل sus310s (6 مم) ،

أنبوب التدفئة Sus310s ، φ12.5*1.5

هوارونج

φ400*2500

0.8t/set

80KW/وحدة

5

72 مجمع غبار نبضات النبض

6

منطقة الترشيح 54㎡ ،

تركيز الغبار <15g/متر مكعب ،

كفاءة 99.5 ٪ ،

Box Q235 (3mm)

هوارونج

بما في ذلك حقيبة النبض ، وحدة تحكم ،

فاصل مياه النفط ،

المحرك العالمي (مستوى كفاءة الطاقة 2) ،

NSK Bearing (FC207) ،

مخفض جوماو (BWD2-43-Y1.5-2P)

2500*1500*3900

2.5T/الوحدة

1.5kw/الوحدة

رقم سري

اسم الجهاز

عدد الوحدات

الشركة المصنعة

أبعاد

وزن

قوة

6

11kwfan

6

الإسكان Q235 (4mm)

نانتونغ غونان

بما في ذلك الاستيراد والتصدير ،

المحرك العالمي (كفاءة الطاقة الثانوية)

1000*800*1500

0.4T/الوحدة

11kw/الوحدة

7

L51 جذور منفاخ

6

السرعة 980R/دقيقة ،

تدفق مدخل 13.6 متر مكعب/دقيقة

مزود بمحرك 380V11KW 6 مراحل

شاندونغ رويبو

بما في ذلك كاتم الصوت والقاعدة مدخل

10000*800*1000

1T/الوحدة

15 كيلو وات/وحدة

8

سرير التبريد

6

برميل Q235 (6 مم)

هوارونج

800*500*1000

0.3t/الوحدة

9

صومعة المنتج النهائي ، آلة الاهتزاز

6

برميل Q235 (6 مم)

هوارونج

400*400*500

0.1T/الوحدة

10

خزانة التحكم (مع شاشة تعمل باللمس)

3

شنغهاي هافومان

450*800*1850

0.25/وحدة

رقم سري

اسم الجهاز

عدد الوحدات

الشركة المصنعة

أبعاد

وزن

قوة

11

دوامة أوجير

6

الإسكان Q235 ،

φ89*4.5

هوارونج

مخفض جوماو (BWD1-43-Y0.75-2P) ،

محرك Huanqiu (كفاءة الطاقة الثانوية)

800*800*1600

0.3t/الوحدة

0.75kw/وحدة

12

التغذية

2

الإسكان Q235 ،

φ219*6*15000

هوارونج

مخفض جوماو (BWD3-43-Y2.2-2p) ،

محرك Huanqiu (كفاءة الطاقة الثانوية)

400*400*15000

0.8t/set

2.2kw/الوحدة

13

صندوق التخزين

1

الإسكان Q235 (6 مم)

هوارونج

1T/الوحدة

14

أجهزة الكمبيوتر والشاشات

1

ماركة

رقم سري

عدد الوحدات

أبعاد

وزن

1

غرفة المعالجة

1

2

س = 75000m3/ساعة

1

مع عرض الضغط التفاضلي ووحدة تحكم برنامج التنظيف

3

مرشح HEPA

27

4

مسودة مروحة مستحثة

1

س = 75000m3/ساعة ،

P = 3800PA محرك تردد متغير ،

ك = 110-132 كيلو واط

5

منصة الاختبار

1

6

أنبوب العادم وإطار جيد

1

φ1450*4mm h = 18m

7

نظام التحكم الإلكتروني

1

العاكس دلتا

رقم سري

اسم الجهاز

عدد الوحدات

الشركة المصنعة

أبعاد

وزن

قوة

1

صومعة ، ناقل المسمار

2

الإسكان Q235 ، φ89*4.5

هوارونج

سرعة تنظيم المحرك

800*800*1600

0.3t/الوحدة

1.5kw/الوحدة

2

Ultrafine Spulverizer

2

سرعة المغزل 3900R/دقيقة ،

طحن الدقة 320 شبكة ،

الإخراج 480 كجم/ساعة ،

حجم الهواء في منفذ 2170 متر مكعب/ساعة (بدون تحميل) ،

سرعة الهواء في مخرج 35 م/ثانية (بدون حمولة)

شنغتشو ، تشجيانغ

بما في ذلك الإطار ، الغطاء ، التعويض ،

امتصاص الصدمات ،

محرك عالمي (كفاءة الطاقة الثانوية)

2200*900*1800

1.5T/SET

مضيف 22 كيلو وات/وحدة

تمديد 4 كيلو وات/وحدة

3

72 مجمع غبار نبضات النبض

2

منطقة الترشيح 54㎡ ،

تركيز الغبار <15g/متر مكعب ،

كفاءة 99.5 ٪ ،

Box Q235 (3mm)

هوارونج

بما في ذلك حقيبة النبض ، وحدة تحكم ،

فاصل مياه النفط ، صمام كهربائي ،

المحرك العالمي (مستوى كفاءة الطاقة 2) ،

NSK Bearing (FC207) ،

مخفض جوماو ، (BWDZ-43-Y1.5-2P)

2500*1500*3900

2T/الوحدة

1.5kw/الوحدة

4

مروحة 18.5 كيلو وات

2

الإسكان Q235 (4mm)

نانتونغ غونان

بما في ذلك الاستيراد والتصدير ، المحرك العالمي (كفاءة الطاقة الثانوية)

1200*600*1500

0.6T/الوحدة

18.5kw/وحدة

5.

72 مجمع غبار نبضات النبض

2

منطقة الترشيح 54㎡ ،

تركيز الغبار <15g/متر مكعب ،

كفاءة 99.5 ٪ ،

Box Q235 (3mm)

هوارونج

بما في ذلك حقيبة النبض ، وحدة تحكم ،

فاصل مياه النفط ، صمام كهربائي ،

المحرك العالمي (مستوى كفاءة الطاقة 2) ،

NSK Bearing (FC207) ،

مخفض جوماو ، (BWDZ-43-Y1.5-2P)

1500*1500*3900

1T/الوحدة

1.5kw/الوحدة

رقم سري

اسم الجهاز

عدد الوحدات

الشركة المصنعة

أبعاد

وزن

قوة

6

مربع التحكم (withPLC ، شاشة تعمل باللمس)

2

شنغهاي هافومان

430*1000*1000

0.1/وحدة

7

مروحة 7.5 كيلو وات

2

الإسكان Q235 (4mm)

نانتونغ غونان

بما في ذلك الاستيراد والتصدير ،

المحرك العالمي (كفاءة الطاقة الثانوية)

600*600*800

0.3t/الوحدة

7.5kw/الوحدة

8

آلة التغليف التلقائية الجاذبية

2

سعة التغليف: 40-100 كيس/ساعة ،

نطاق الوزن: 25 كجم/حقيبة ،

دقة وزن ± 0.2-0.3 ٪ ،

قوة 5.5 كيلو وات

Wuxi Bangyao

سرعة الخياطة: 1800 دورة في الدقيقة ،

سمك الخياطة: 8 مم ،

طول غرزة: 6.5-11mm ،

كسر الموضوع التلقائي

2000*1000*2500

1.5T/SET

5.5kw/الوحدة

9

تغذية على شكل نجمة

4

v = 60-80 ℃ ،

ضغط الهواء 7236 ،

معدل التدفق 3167 ،

السرعة 2800r/دقيقة

جيانغيين فوكسين

400*800

0.2T/الوحدة

1.5kw/الوحدة

10

خزان التخزين

2

SUS304 (6 مم) ،

المجلد 1.8m³

هوارونج

برميل SUS304 (6 مم)

φ1800*3000

1.2T/الوحدة
