يستخدم خط إنتاج الرصاص الأحمر عملية جديدة تتضمن ذوبان مستمر وسحرة في فرن بارتون ، والتحسينات ، والأكسدة العميقة والتبريد السريع في سرير متحرك. باستخدام تكاليف السرير المتحرك وعملية التبريد السريعة ، تتحرك الجزيئات الصلبة إلى الأسفل بشكل مستمر في حالة كثيفة ، وتجنب الاصطدامات والاحتكاك الشديد ، مما يؤدي إلى انخفاض معدل الكسر. يحتوي مفاعل السرير المتحرك على الجمود الحراري العالي والحد الأدنى من تقلبات درجة الحرارة ، مما يلبي متطلبات درجة حرارة التفاعل بالكامل. وقت الإقامة المادي في السرير المتحرك طويل وموحد ، مما يضمن وقت رد فعل طويل. يتحكم التبادل الحراري في التيار المضاد بين المادة وغاز المداخن الساخن في درجة حرارة العادم ، ويستخدم الطاقة الحرارية بكفاءة والحفاظ على نظام بسيط. داخل السرير ، تنتقل المادة تدريجياً من درجة حرارة منخفضة إلى درجة حرارة عالية ثم تعود إلى درجة حرارة منخفضة ، مما يلغي توليد بخار الرصاص. بالمقارنة مع طريقة الفرن الكهربائي ، تستهلك هذه العملية 30 ٪ فقط من الطاقة وتكلف 20 ٪ فقط من العملية الأصلية.

تتضمن عملية إنتاج المعدات عملية ذوبان وسرد مستمر فرن بارتون ، تليها التحبيب ، تليها الأكسدة العميقة والتبريد السريع في سرير متحرك. باستخدام تكاليف السرير المتحرك وعملية التبريد السريعة ، تتحرك الجزيئات الصلبة باستمرار إلى أسفل في حالة كثيفة ، وتجنب الاصطدامات والاحتكاك الشديد ، مما يؤدي إلى انخفاض معدل الكسر. يتميز مفاعل السرير المتحرك بالتوطير الحراري العالي والحد الأدنى من تقلبات درجات الحرارة ، مما يلبي متطلبات درجة حرارة التفاعل بالكامل. وقت الإقامة المادي في السرير المتحرك طويل وتوزيعه بشكل موحد ، مما يضمن وقت رد فعل طويل. يتحكم التبادل الحراري في التيار المضاد بين المادة وغاز المداخن الساخن في درجة حرارة العادم ، ويستخدم الطاقة الحرارية بكفاءة والحفاظ على نظام بسيط. داخل السرير ، تنتقل المادة تدريجياً من درجة حرارة منخفضة إلى درجة حرارة عالية ثم تعود إلى درجة حرارة منخفضة ، مما يلغي توليد بخار الرصاص. بالمقارنة مع طريقة الفرن الكهربائي ، تستهلك هذه العملية 30 ٪ فقط من الطاقة ولديها 20 ٪ فقط من تكاليف الطاقة في العملية الأصلية.

1. قسم الطحن بارتون

رقم سري	اسم الجهاز	عدد الوحدات	معلمات الجهاز	الشركة المصنعة	ملاحظة	أبعاد	وزن	قوة
1	الرصاص عربة كبيرة / صغيرة	4	Q235 إطار ، 10# قناة الصلب ، لوحة مسطحة 10mm	هوارونج	NSK Bearings (6206/6207) ، المحرك العالمي (كفاءة الطاقة الثانوية) ، مخفض غوماو (BWD1-59-Y0.75-CZ) (BWD31-731-Y0.75-CZ)	220010001400	0.8t/set	0.75kw/وحدة
2	فرن ذوبان الرصاص	4	Furnace Core 310S Stainless Steel ، سمك 12 مم ، شل 3 مم ، غطاء الفرن 12mmq235 ، أنبوب التدفئة 310Sφ16mm*1.5mm ، طبقة العزل 300 مم	هوارونج	التدفئة الداخلية والتدفئة الخارجية ، درجة حرارة تصميم المعدات 0-550 ℃ ، مزود بمستشعر درجة الحرارة	130011001650	1.5T/SET	External18kw/الوحدة 24 كيلو واط/وحدة
3	BUSφ1380	4	310s من الفولاذ المقاوم للصدأ ، برميل 12mm 304 من الفولاذ المقاوم للصدأ ، أسفل 80 ملم ، شل الخارجي Q235 3MM ، طبقة العزل 80 مم ، رمح رئيسي .110mm	هوارونج	310s من الفولاذ المقاوم للصدأ (تقاوم درجة حرارة 1180 درجة مئوية) ، المحرك العالمي (مستوى كفاءة الطاقة 2) ، محامل NSK ، نطاق درجة حرارة تصميم المعدات من 0-600 درجة مئوية ، مزود بمستشعر درجة الحرارة ، وسرعة 210 دورة في الدقيقة	270018002550	3.0T/مجموعة	30 كيلو وات/وحدة
4	مجلس الوزراء السيطرة	4	1.5mm لجسم الصندوق و 2.0 مم للوحة الباب	شنغهاي هافومان	withplc وشاشة تعمل باللمس	8008002000	0.2/وحدة

2. قسم التحبيب

رقم سري	اسم الجهاز	عدد الوحدات	معلمات الجهاز	الشركة المصنعة	ملاحظة	أبعاد	وزن	قوة
1	طاحونة	4	سرعة المغزل 3900R/دقيقة ، طحن الدقة 320 شبكة ، الإخراج 480 كجم/ساعة ، حجم الهواء في منفذ 2170 متر مكعب/ساعة (بدون تحميل) ، سرعة الهواء في مخرج 35 م/ثانية (بدون حمولة)	شركات تشانغتشو ووهان الجوية	بما في ذلك الإطار ، الغطاء ، المعوض ، امتصاص الصدمات ، V-BELTC4064	1100580840	1.5T/SET	30 كيلو وات/وحدة
2	30 كيلو وات	4	كفاءة الطاقة الثانوية	عالمي	بكرة
3	آلة التحبيب	4	برميل SUS304 (6 مم) ، إطار 16#	هوارونج	مزود بـ Dust RamberQ235 (1.5 مم) ، مخفض جوماو (CZQ350-8-11) ، محرك Huanqiu (كفاءة الطاقة الثانوية)	280012502000	1.4T/الوحدة	7.5kw/الوحدة
4	مصعد	1		يتساءل يانغتشو البلاستيكي	الصلب الكربوني ، دلو معدني سلسلة (الفولاذ المقاوم للصدأ)	10005006000	2.5T/SET	3kw/الوحدة
5	SkirtConveyor	2	الطول: 9500 مم ، عرض (سطح النقل) 400 مم ، سرعة 10 م/دقيقة	يتساءل يانغتشو البلاستيكي	الصلب الكربوني ، حافة تنورة PVC ، مختومة بالكامل مع اثنين من النطاطين وتلقي الحوض ، الإخراج 40T/يوم	9500400500	1.5T/الوحدة	3kw/الوحدة
6	مربع التحكم (مع شاشة تعمل باللمس)	2		شنغهاي هافومان		43010001000	0.1T/الوحدة
7	خزان التخزين	1	SUS304 (3 مم) ، المجلد 1.8m³	هوارونج		φ1200*7000	2T/الوحدة

3. قسم إزالة الغبار

رقم سري

اسم الجهاز

عدد الوحدات

معلمات الجهاز

الشركة المصنعة

ملاحظة

أبعاد

وزن

قوة

1

72 مجمع غبار نبضات النبض

10

منطقة الترشيح 54㎡ ،

تركيز الغبار <15g/متر مكعب ،

كفاءة 99.5 ٪ ، مربع Q235 (3 مم)

هوارونج

بما في ذلك حقيبة النبض ،

وحدة التحكم ،

فاصل مياه النفط ،

المحرك العالمي (مستوى كفاءة الطاقة 2) ،

NSK Bearing (FC207) ،

مخفض جوماو (BWD2-43-Y1.5-2P)

2500*1500*3900

2.5T/الوحدة

1.5kw/الوحدة

2

مروحة 11kW

6

الإسكان Q235 (4mm)

نانتونغ غونان

بما في ذلك الاستيراد والتصدير ،

المحرك العالمي (كفاءة الطاقة الثانوية)

1000*800*1500

0.4T/الوحدة

11kw/الوحدة

4. قسم الفحص

رقم سري	اسم الجهاز	عدد الوحدات	معلمات الجهاز	الشركة المصنعة	ملاحظة	أبعاد	وزن	قوة
1	غربال سداسي	2	الإسكان Q235 (3MM) ، شاشة SUS304 (10 شبكة ، 18 شبكة)	هوارونج	NSK6312 ، قدم الماكينة 120603 أنبوب مربع ، Huanqiu Motor (كفاءة الطاقة الثانوية) ، مخفض جوماو (BWD1-59-Y1.5-2P)	3000120 03000	1.5T/SET	1.5kw/الوحدة
2	محطم	2	الإسكان Q235 (12 مم) ، شاشة SUS304 (12 شبكة)	هوارونج	مخفض جوماو (BWD3-43-Y2.2-2p) ، محرك Huanqiu (كفاءة الطاقة الثانوية)	1000300400	0.3t/الوحدة	2.2kw/الوحدة
3	قادوب	20	اسطوانة Q235 (3 مم) ، Foot Foot L5#، المجلد 0.15㎡	هوارونج		Q159*5000	1.1T/الوحدة
4	مربع التحكم	2		شنغهاي هافومان	withplc وشاشة تعمل باللمس	43010001000	0.1/وحدة
5	نقل أوجير	6	مادة شل SUS304 ، φ133*4.5	هوارونج	مخفض جوماو (BWD2-43-Y1.5-2P) ، Huanqiu Motor (كفاءة الطاقة الثانوية) ، NSKFC207	φ159*4000	0.8t/set	1.5kw/الوحدة

5. القسم الملبد

رقم سري	اسم الجهاز	عدد الوحدات	معلمات الجهاز	الشركة المصنعة	ملاحظة	أبعاد	وزن	قوة

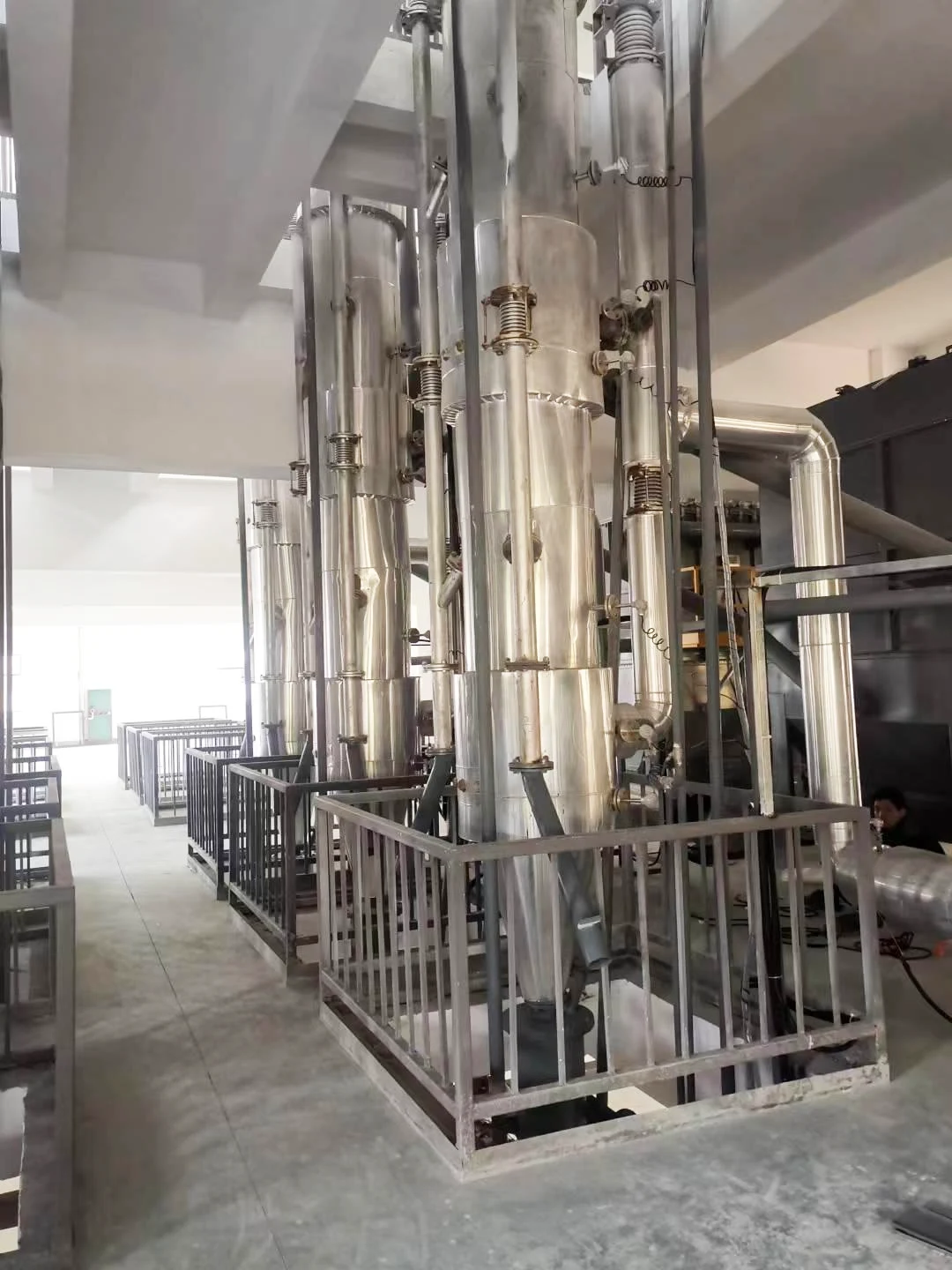

1	تلبد السرير المتحرك	6	اسطوانة bodyφ50mm ، المواد SUS304 (6 مم) ، طول الأكسدة 8m ، مستشعر درجة الحرارة 17 نقطة التحكم	هوارونج	بما في ذلك الأنابيب الرئيسية ، صمام الغاز ، معوض ، صمام فراشة	1200*7500	2.5T/SET
2	مقياس الدوار الزجاجي	6	الغاز	مصنع الآلات Dongtai		15005001500	0.3t/الوحدة
3	صومعة المنتج شبه المنقوشة	6	برميل Q235 (3 مم)	هوارونج		φ800*1200	0.3t/الوحدة
4	فرن فرن كهرو كهربي للوقود	6	شل sus310s (6 مم) ، أنبوب التدفئة Sus310s ، φ12.5*1.5	هوارونج		φ400*2500	0.8t/set	80KW/وحدة
5	72 مجمع غبار نبضات النبض	6	منطقة الترشيح 54㎡ ، تركيز الغبار <15g/متر مكعب ، كفاءة 99.5 ٪ ، Box Q235 (3mm)	هوارونج	بما في ذلك حقيبة النبض ، وحدة تحكم ، فاصل مياه النفط ، المحرك العالمي (مستوى كفاءة الطاقة 2) ، NSK Bearing (FC207) ، مخفض جوماو (BWD2-43-Y1.5-2P)	250015003900	2.5T/الوحدة	1.5kw/الوحدة

رقم سري	اسم الجهاز	عدد الوحدات	معلمات الجهاز	الشركة المصنعة	ملاحظة	أبعاد	وزن	قوة
6	11kwfan	6	الإسكان Q235 (4mm)	نانتونغ غونان	بما في ذلك الاستيراد والتصدير ، المحرك العالمي (كفاءة الطاقة الثانوية)	10008001500	0.4T/الوحدة	11kw/الوحدة
7	L51 جذور منفاخ	6	السرعة 980R/دقيقة ، تدفق مدخل 13.6 متر مكعب/دقيقة مزود بمحرك 380V11KW 6 مراحل	شاندونغ رويبو	بما في ذلك كاتم الصوت والقاعدة مدخل	100008001000	1T/الوحدة	15 كيلو وات/وحدة
8	سرير التبريد	6	برميل Q235 (6 مم)	هوارونج		8005001000	0.3t/الوحدة
9	صومعة المنتج النهائي ، آلة الاهتزاز	6	برميل Q235 (6 مم)	هوارونج		400400500	0.1T/الوحدة

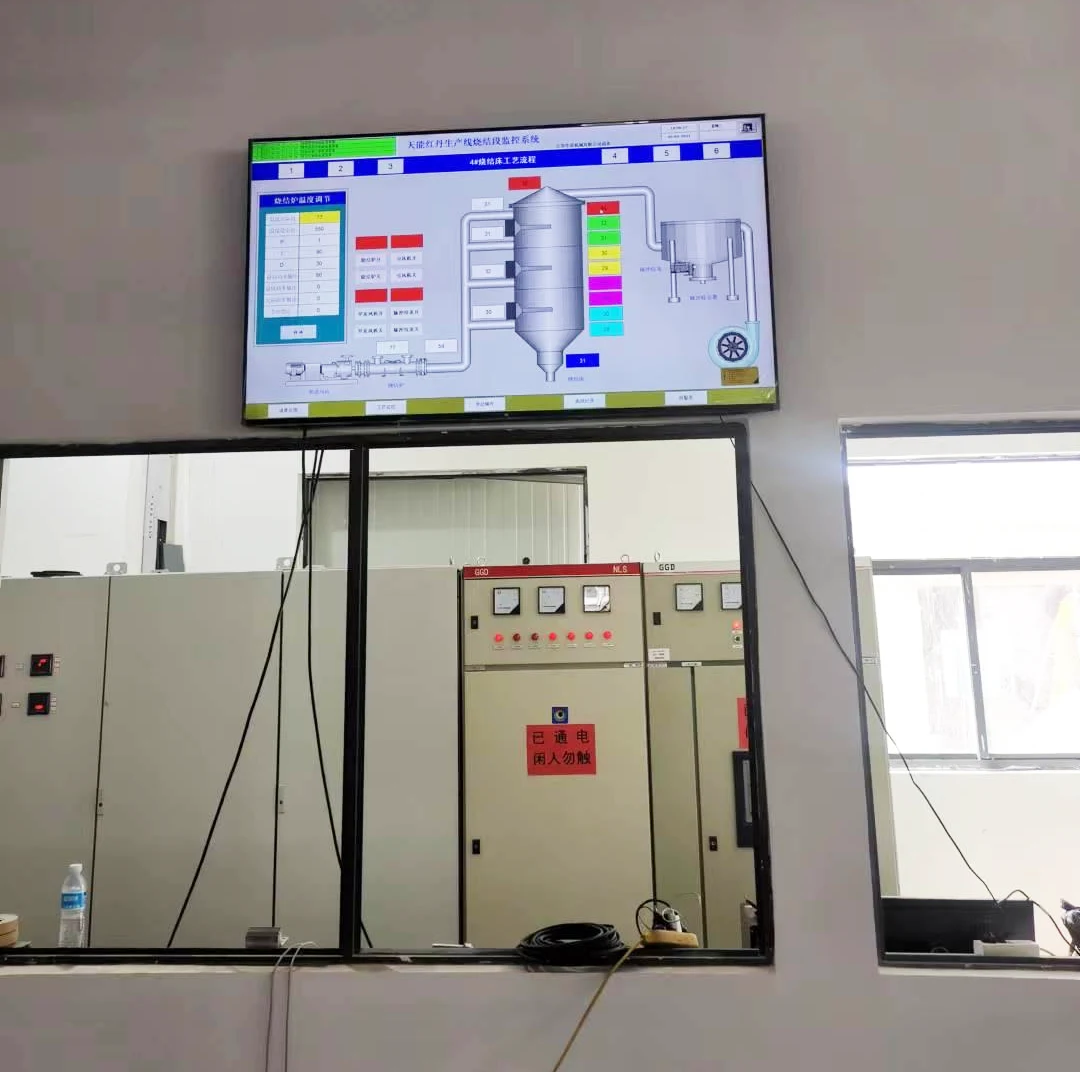

10	خزانة التحكم (مع شاشة تعمل باللمس)	3		شنغهاي هافومان		4508001850	0.25/وحدة

رقم سري	اسم الجهاز	عدد الوحدات	معلمات الجهاز	الشركة المصنعة	ملاحظة	أبعاد	وزن	قوة
11	دوامة أوجير	6	الإسكان Q235 ، φ89*4.5	هوارونج	مخفض جوماو (BWD1-43-Y0.75-2P) ، محرك Huanqiu (كفاءة الطاقة الثانوية)	8008001600	0.3t/الوحدة	0.75kw/وحدة
12	التغذية	2	الإسكان Q235 ، φ219615000	هوارونج	مخفض جوماو (BWD3-43-Y2.2-2p) ، محرك Huanqiu (كفاءة الطاقة الثانوية)	40040015000	0.8t/set	2.2kw/الوحدة
13	صندوق التخزين	1	الإسكان Q235 (6 مم)	هوارونج			1T/الوحدة
14	أجهزة الكمبيوتر والشاشات	1		ماركة

6. قسم جمع غبار انبعاث العادم

رقم سري	اسم الجهاز	عدد الوحدات	ملاحظة	أبعاد	وزن
1	غرفة المعالجة	1
2	س = 75000m3/ساعة	1	مع عرض الضغط التفاضلي ووحدة تحكم برنامج التنظيف
3	مرشح HEPA	27
4	مسودة مروحة مستحثة	1	س = 75000m3/ساعة ، P = 3800PA محرك تردد متغير ، ك = 110-132 كيلو واط
5	منصة الاختبار	1
6	أنبوب العادم وإطار جيد	1	φ1450*4mm h = 18m
7	نظام التحكم الإلكتروني	1	العاكس دلتا

عملية خط إنتاج الرصاص الأحمر الحبيبي:

Red Lead Production Line Equipment

قائمة المعدات لخط إنتاج سحق الحبيبات (خاص)

قسم التكسير

رقم سري	اسم الجهاز	عدد الوحدات	معلمات الجهاز	الشركة المصنعة	ملاحظة	أبعاد	وزن	قوة
1	صومعة ، ناقل المسمار	2	الإسكان Q235 ، φ89*4.5	هوارونج	سرعة تنظيم المحرك	8008001600	0.3t/الوحدة	1.5kw/الوحدة
2	Ultrafine Spulverizer	2	سرعة المغزل 3900R/دقيقة ، طحن الدقة 320 شبكة ، الإخراج 480 كجم/ساعة ، حجم الهواء في منفذ 2170 متر مكعب/ساعة (بدون تحميل) ، سرعة الهواء في مخرج 35 م/ثانية (بدون حمولة)	شنغتشو ، تشجيانغ	بما في ذلك الإطار ، الغطاء ، التعويض ، امتصاص الصدمات ، محرك عالمي (كفاءة الطاقة الثانوية)	22009001800	1.5T/SET	مضيف 22 كيلو وات/وحدة تمديد 4 كيلو وات/وحدة
3	72 مجمع غبار نبضات النبض	2	منطقة الترشيح 54㎡ ، تركيز الغبار <15g/متر مكعب ، كفاءة 99.5 ٪ ، Box Q235 (3mm)	هوارونج	بما في ذلك حقيبة النبض ، وحدة تحكم ، فاصل مياه النفط ، صمام كهربائي ، المحرك العالمي (مستوى كفاءة الطاقة 2) ، NSK Bearing (FC207) ، مخفض جوماو ، (BWDZ-43-Y1.5-2P)	250015003900	2T/الوحدة	1.5kw/الوحدة
4	مروحة 18.5 كيلو وات	2	الإسكان Q235 (4mm)	نانتونغ غونان	بما في ذلك الاستيراد والتصدير ، المحرك العالمي (كفاءة الطاقة الثانوية)	12006001500	0.6T/الوحدة	18.5kw/وحدة
5.	72 مجمع غبار نبضات النبض	2	منطقة الترشيح 54㎡ ، تركيز الغبار <15g/متر مكعب ، كفاءة 99.5 ٪ ، Box Q235 (3mm)	هوارونج	بما في ذلك حقيبة النبض ، وحدة تحكم ، فاصل مياه النفط ، صمام كهربائي ، المحرك العالمي (مستوى كفاءة الطاقة 2) ، NSK Bearing (FC207) ، مخفض جوماو ، (BWDZ-43-Y1.5-2P)	150015003900	1T/الوحدة	1.5kw/الوحدة

رقم سري	اسم الجهاز	عدد الوحدات	معلمات الجهاز	الشركة المصنعة	ملاحظة	أبعاد	وزن	قوة
6	مربع التحكم (withPLC ، شاشة تعمل باللمس)	2		شنغهاي هافومان		43010001000	0.1/وحدة
7	مروحة 7.5 كيلو وات	2	الإسكان Q235 (4mm)	نانتونغ غونان	بما في ذلك الاستيراد والتصدير ، المحرك العالمي (كفاءة الطاقة الثانوية)	600600800	0.3t/الوحدة	7.5kw/الوحدة
8	آلة التغليف التلقائية الجاذبية	2	سعة التغليف: 40-100 كيس/ساعة ، نطاق الوزن: 25 كجم/حقيبة ، دقة وزن ± 0.2-0.3 ٪ ، قوة 5.5 كيلو وات	Wuxi Bangyao	سرعة الخياطة: 1800 دورة في الدقيقة ، سمك الخياطة: 8 مم ، طول غرزة: 6.5-11mm ، كسر الموضوع التلقائي	200010002500	1.5T/SET	5.5kw/الوحدة
9	تغذية على شكل نجمة	4	v = 60-80 ℃ ، ضغط الهواء 7236 ، معدل التدفق 3167 ، السرعة 2800r/دقيقة	جيانغيين فوكسين		400*800	0.2T/الوحدة	1.5kw/الوحدة
10	خزان التخزين	2	SUS304 (6 مم) ، المجلد 1.8m³	هوارونج	برميل SUS304 (6 مم)	φ1800*3000	1.2T/الوحدة

عملية سحق خط الإنتاج:

Red Lead Production Line Equipment

في المشهد الصناعي التنافسي ، تعد معدات الإنتاج الفعالة والموثوقة أمرًا بالغ الأهمية. تم تصميم معدات خط إنتاج الرصاص الأحمر لتلبية أعلى معايير الإنتاج ، مما يضمن جودة ثابتة وكفاءة مثالية. أدناه ، نقدم نظرة عامة شاملة على الميزات والمواصفات الرئيسية لهذه المعدات المتقدمة.

الميزات الرئيسية لمعدات خط إنتاج الرصاص الأحمر

· المعالجة الدقيقة العالية: يضمن أن الرصاص الأحمر المنتج يفي بمعايير الجودة الأكثر صرامة.

· كفاءة الطاقة: يقلل من التكاليف التشغيلية مع الحفاظ على إنتاج الإنتاج.

· عملية سهلة الاستخدام: واجهة المستخدم البديهية تجعل من السهل على المشغلين التحكم في عملية الإنتاج ومراقبة.

التصميم الصديق للصيانة: سهولة الوصول للصيانة ، وضمان الحد الأدنى من التوقف عن العمل والحد الأقصى للإنتاجية.

· المعلمات القابلة للتخصيص: يمكن للمشغلين ضبط المعلمات الرئيسية مثل درجة الحرارة والضغط والسرعة لتحسين ظروف الإنتاج.

· بناء المواد القوية: تم تصميمه بمواد عالية الجودة لتحمل الظروف التشغيلية القاسية وضمان طول العمر.

لماذا تختار معدات خط إنتاج الرصاص الأحمر؟

الأداء الأمثل: يضمن إنتاج الرصاص الأحمر بأعلى جودة ممكنة ، وتلبية مطالب المعايير الصناعية الحديثة.

· فعالة من حيث التكلفة: على الرغم من ميزاتها المتقدمة ، تم تصميم المعدات لتكون فعالة من حيث التكلفة ، مما يوفر عائدًا كبيرًا على الاستثمار.

· التنوع: مناسبة لمجموعة واسعة من التطبيقات ، من الصناعات التقليدية إلى القطاعات الناشئة.

· الدعم والخدمة: مدعوم بدعم وخدمة شاملة ، مما يضمن أن المستخدمين يمكنهم الاعتماد على المعدات للعمليات طويلة الأجل.
