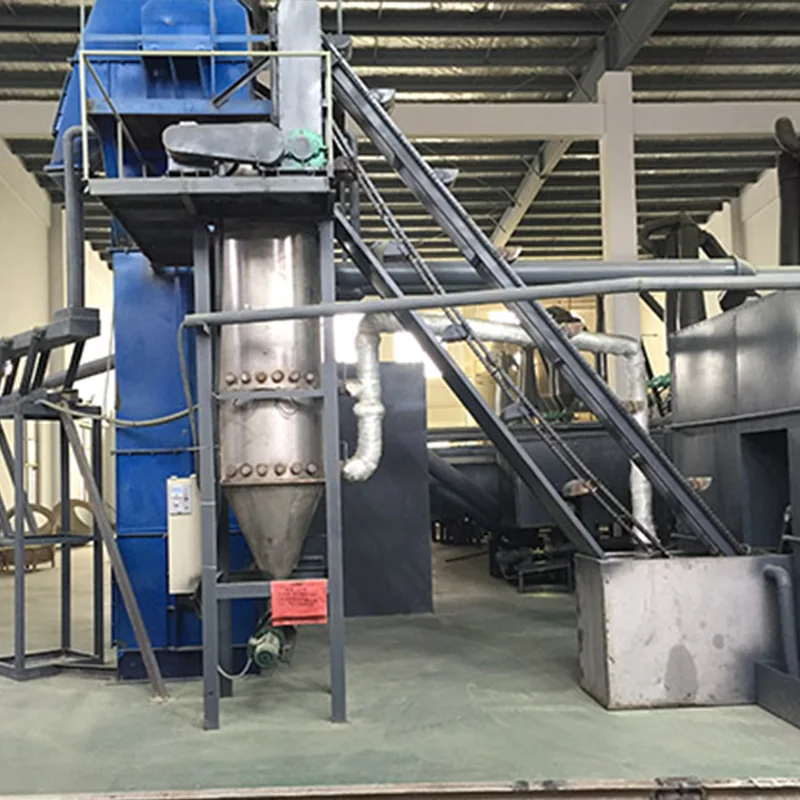

معدات TBLS معقولة

في صناعة تصنيع مواد بطاريات الرصاص الحمضية، تعد كبريتات الرصاص التريباسية (TBLS) مادة مضافة مهمة، وتتضمن عملية إنتاجها خطوات متعددة، بما في ذلك التفاعل والترشيح والتجفيف. معدات TBLS المعقولة هي نظام لمراقبة المعدات والتحكم فيها تم تطويره خصيصًا لخطوط إنتاج TBLS.

تستخدم معدات TBLS المعقولة برنامج التكوين الصناعي Siemens WINCC V7.3SE كمنصة أساسية لها. إنه يتواصل مع الأجهزة الميدانية عبر PLC لتحقيق وظائف مثل مراقبة حالة الإنتاج، والتحكم في درجة الحرارة، والتحكم في المحرك، وتسجيل بيانات الإنتاج.

باعتبارنا مصنعًا صينيًا، نقوم بدمج التحكم في المعدات من خلال نظام الأتمتة الصناعية، مما يتيح لمعدات TBLS المعقولة توفير إمكانات مراقبة إنتاج مستقرة داخل خط إنتاج TBLS، مما يساعد الشركة على إدارة حالة تشغيل المعدات المهمة مركزيًا.

نظرة عامة على عملية خط إنتاج TBLS

الخطوة 1: رد فعل الطين

ابدأ تشغيل مفاعل الملاط وأضف أكسيد الرصاص والماء بالنسب الصحيحة واخلطهما جيدًا. يتم ضخ الخليط إلى وعاء التفاعل، وبعد اكتمال التفاعل يدخل إلى وعاء التشريب.

الخطوة 2: الترشيح ونزح المياه

يتم ضخ ملاط ​​TBLS الموجود في وعاء التشريب إلى مكبس مرشح اللوحة والإطار. بعد حوالي 1-2 ساعة من الترشيح، تتشكل رقائق ويتم إزالة الماء.

الخطوة 3: التجفيف السريع

يتم تجفيف المادة باستخدام فرن الهواء الساخن الذي يعمل بالغاز، والمجفف السريع، ونظام النفخ، مما يؤدي في النهاية إلى تكوين منتج كبريتات الرصاص الثلاثي المسحوق الأبيض.

مجموعة المنتجات

يتم جمع المسحوق المجفف من خلال Cyclone 1# وCyclone 2# ثم يتم تعبئته.

هيكل نظام التحكم

معدات

توفر معدات Rongsheng المعقولة TBLS واجهة مراقبة صناعية كاملة، مما يساعد المشغلين على فهم حالة التشغيل في الوقت الفعلي لمعدات الإنتاج.

واجهة التحكم الرئيسية

شاشة الترحيب

يعرض حالة اتصال أنظمة PLC وWINCC، مما يوفر المعلومات الأساسية أثناء بدء تشغيل النظام.

شاشة حالة الإنتاج

يعرض حالة تشغيل المعدات:

الأخضر: تشغيل المعدات

الرمادي: المعدات متوقفة

يعرض أيضًا معلمات الإنتاج الرئيسية:

درجة حرارة غلاية التفاعل

درجة حرارة تجفيف الفلاش

درجة حرارة فرن الهواء الساخن

تيار محرك المروحة

شاشة ضبط المعلمة

يستخدم للتحكم في تشغيل معدات الإنتاج وإعدادات المعلمات، بما في ذلك:

التحكم في درجة الحرارة

التحكم في المحركات

التحكم بالنبض

التحكم في تشغيل/إيقاف المعدات

وظائف وحدة التحكم

وحدة مراقبة درجة الحرارة والتيار

تعرض هذه المنطقة بيانات درجة الحرارة والتيار الحركي لكل منطقة إنتاج.

وحدة التحكم في درجة الحرارة

يحتوي كل جهاز تسخين على وظائف تحكم مستقلة، بما في ذلك:

تشغيل/إيقاف التحكم

ضبط درجة الحرارة

حماية التباطؤ في درجة الحرارة

على سبيل المثال: ضبط درجة حرارة التجفيف السريع على 450 درجة مئوية؛ الحد الأعلى لقيمة التباطؤ 3 درجات مئوية؛ الحد الأدنى لقيمة التباطؤ 2 درجة مئوية

يتوقف النظام تلقائيًا عن التسخين عندما تتجاوز درجة الحرارة 453 درجة مئوية ويعيد التشغيل عندما تنخفض درجة الحرارة إلى أقل من 448 درجة مئوية.

وحدة التحكم في المحركات

تم تجهيز كل محرك بأزرار تشغيل وإيقاف مستقلة، ويتم عرض حالة تشغيل الجهاز:

الأخضر : الجري

الأحمر: توقف

التحكم في الناقل اللولبي

يدعم الناقل اللولبي لصندوق التخزين:

التحكم المحلي

التحكم عن بعد

التحكم بالكمبيوتر

نظام التحكم بالنبض

نظام التحكم بالنبض في معداتRongsheng المعقولة TBLS يستخدم بشكل رئيسي للتحكم في نظام إزالة الغبار.

تنقسم البقول إلى ثلاث مجموعات:

نبض ذو 12 اتجاهًا

نبض ثلاثي الاتجاهات

نبض ذو 5 اتجاهات

تتضمن إعدادات المعلمة ما يلي:

الفاصل الزمني: عادة 60 ثانية

عرض النبض: عادة 2-3 ثواني

المزايا التقنية: التحكم في الأتمتة الصناعية

من خلال تكامل نظام PLC وWINCC، يتم تحقيق المراقبة والتحكم المركزي لمعدات الإنتاج.

مراقبة بيانات الإنتاج في الوقت الحقيقي

المعدات يمكن لمعدات TBLS المعقولة من شركة Rongsheng تسجيل درجة الحرارة والتيار وحالة تشغيل المعدات لإدارة الإنتاج بشكل مريح.

نظام إنذار

عندما تتعطل المعدات، يعرض النظام معلومات المعدات المقابلة على واجهة الإنذار.

التحكم في الوصول إلى المعلمة

يستخدم النظام التحكم في الوصول إلى اسم المستخدم وكلمة المرور لضمان أمان معلمات الإنتاج المهمة.
